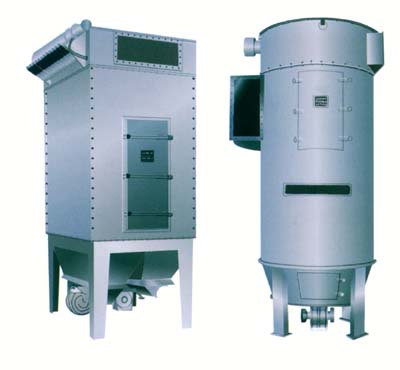

BLM系列脉冲布筒滤尘器
工作原理：
含尘气流从进气口进入下箱体后，部分沉淀，轻微粉尘浮动时被滤袋阻留，经文氏管进入上箱体，从出气口排出。积附在滤袋外壁的粉尘不断增加，在限定的阻力范围内，应该清除积附在滤袋外壁的粉尘，清灰是由控制仪定期顺序触发各控制阀，使气包内的压缩空气由喷嘴孔喷出(一次风)通过文氏管诱导数倍于一次风的周围空气(二次风)进入滤袋，使滤袋在一瞬间急剧膨胀并伴随着气流的反向作用，被抖落的粉尘落入灰门经排灰阀排出机体。
应用范围：
广泛适用于食品、化工、制药、冶金、饲科等行业的通风除尘和粉尘回收。
技术参数：
|
参数\型号 |
BLM24 |
BLM36 |
BLM48 |
BLM60 |
BLM72 |
BLM84 |
BLM96 |
BLM120 |
|
过滤面积 (m2) |
18 |
27 |
36 |
45 |
54 |
63 |
72 |
90 |
|
滤袋数量 (只) |
24 |
36 |
48 |
60 |
72 |
84 |
96 |
120 |
|
过滤风速 (m/min) |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
2-4 |
|
过滤风量 (m3/h) |
2160-
4300 |
3250-
6480 |
4320-
8630 |
5400-
10800 |
6450-
12900 |
7550-
15100 |
8650-
17300 |
10800-
20800 |
|
较大外形尺寸 mm |
长 |
1000 |
1400 |
1800 |
2200 |
2600 |
3000 |
3560 |
4360 |
|
宽×高 |
1450×3660 |
|
清灰装置 |
脉冲阀数量 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
|
耗用压缩空气量 m3 |
0.07-
0.30 |
0.11-
0.40 |
0.15-
0.05 |
0.18-
0.60 |
0.22-
0.60 |
0.25-
0.90 |
0.29-
0.90 |
0.37-
0.90 |
|
压缩空气压力 kg/cm2 |
3-6 |
|
代号\型号 |
BLM-FII48 |
BLM-FII60 |
BLM-FII72 |
BLM-FII84 |
BLM-FII96 |
BLM-FII108 |
BLM-FII120 |
|
A |
3530 |
3530 |
3530 |
3530 |
3530 |
3530 |
3530 |
|
B |
3287 |
3287 |
3287 |
3287 |
3287 |
3287 |
3287 |
|
C |
2550 |
2552 |
2552 |
2552 |
2552 |
2552 |
2552 |
|
D |
1160 |
1160 |
1160 |
1160 |
1160 |
1160 |
1160 |
|
E |
1350 |
1650 |
1950 |
2250 |
2550 |
2850 |
3150 |
|
F |
1350 |
1350 |
1350 |
1350 |
1350 |
1350 |
1350 |
|
G |
635 |
635 |
635 |
635 |
635 |
635 |
635 |
|
H |
325 |
475 |
625 |
635 |
635 |
635 |
635 |
|
J |
1586 |
1586 |
1586 |
1586 |
1586 |
1586 |
1586 |
|
K |
790 |
790 |
790 |
790 |
790 |
790 |
790 |
|
L |
824 |
824 |
824 |
824 |
824 |
824 |
824 |
|
M×N |
400×500 |
500×500 |
600×500 |
700×600 |
700×600 |
800×600 |
800×600 |
|
P×Q |
432×530 |
530×530 |
600×530 |
728×630 |
728×630 |
832×630 |
832×630 |
|
R×S |
1050×1050 |
1350×1050 |
1650×1050 |
1950×1050 |
2250×1050 |
2550×1050 |
2850×1050 |
|
